Водогрейный котёл КВр-0,35

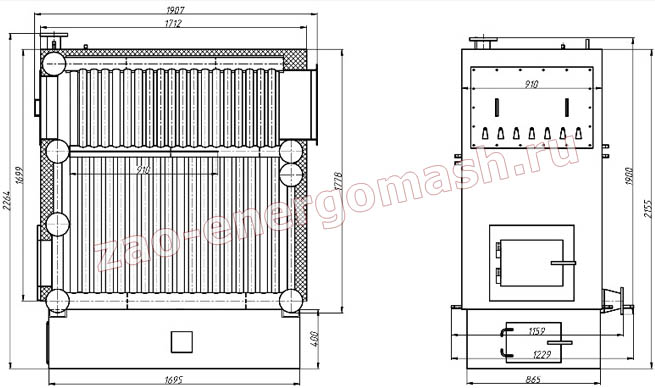

Схема котлов КВр малой мощности

Цена:
155 000 руб.

Водогрейный котёл КВр-0,35 номинальной теплопроизводительностью 0,35 МВт (350 кВт)   применяется для отопления, горячего водоснабжения объектов промышленного и жилищного назначения в отопительных и производственных котельных. КВр-0,35 применяются для нагрева воды с рабочим давлением не больше 6 кгс/см2 температурой до 95°С в закрытых и открытых системах теплоснабжения с принудительной циркуляцией воды. Котел стальной водотрубный, газоплотного исполнения, состоит из блока (трубной части) и стальной рамы с дутьевым  коробом. Блок котла состоит из топочной и конвективной частей. Конвективная часть верхнего расположения с двумя ходами для дымовых газов. Сжигание топлива осуществляется в топке (камере сгорания), после чего продукты горения через окно в  задней потолочной части топочной камеры  поступают в первый канал двухходового конвективного газохода, где двигаются омывая конвективные трубы сначала к фронту котла, затем разворачиваются на 1800 и двигаются в  обратном направлении по второму каналу, покидая котел через вырез в задней стенке блока. Блок котла устанавливается на раму и крепится с помощью болтовых соединений.  Для удобства транспортировки рама может поставляться отдельным местом.



  Котёл КВр-0,35



Используемое топливо - бурый или каменный уголь. Для очистки нагреваемых поверхностей конвективной части то отложений золы  и шлака используются специальные лючки, предусмотренные в конструкции котла. Возможен вариант изготовления котла для работы как на угле так и на дровах. Характеристики рабочей среды котла:

  • диапазон регулирования 40 - 100%
  • температура 70-95°С
  • рабочее давление 0,3-0,6 МПа

Характеристики котла КВр-0,35

Мощность, МВт / Гкал/ч

0,35/0,3

Вид используемого топлива

уголь

Расход топлива*, кг/ч

63

Вода, температура на входе, °С

70

Вода, температура на выходе, °С

95

Проектный КПД, %

81

Давление воды на входе в котёл, МПа (кгс/см2) не более

0,6 (6,0)

Расход теплоносителя в ед.времени, м3

12

Гидравлическое сопротивление теплоносителю, (кгс/см2), не более

0,3

Объём теплоносителя в котле, м3

0,37

Разряжение в топке, Па

30-50

Сопротивление в газовом тракте, Па

121

Температура газов на выходе, °С, не более

220

Масса котельной установки, кг не более

1600

*Топливо – Кузнецкий 1СС, Qri = 23,4 МДж/кг

 В стандартный комплект  поставки котла   КВр-0,35 входят: блок котла на раме, охлаждаемая уголковая решетка или колосники, чугунная топочная дверца, ( две дверцы для модификации котла предназначенной для работы на дровах), арматура и КИП в пределах котла, дутьевой вентилятор. Колосниковая решетка может быть выполнена в двух исполнениях: с поперечным расположением плитчатых колосников 700х200мм (6 шт), и с продольным расположением колосников 280х65мм (36 шт).  Дополнительно котел может комплектоваться дымососом и золоуловителем.

КВр-0,35 является полнокомплектным оборудованием, не требует обмуровки, сложных строительных и монтажных работ, легкий в обслуживании и ремонте, имеет небольшие вес и размеры. Наши котельные установки удобны, практичны, компактны, отличаются высокой эффективностью и небольшой металлоемкостью.

Комплектация котла КВр-0,35-95

Наименование

Кол-во, шт.

Котельный блок в легкой изоляции

1

Колосник 700х200

6

Рама котла

1

Дверка зольниковая

1

Дисковый затвор Ду-80

2

Шаровый кран Ду15

9

Трехходовой кран 11б18бк, Ду-15, Ру-10

2

Манометр МП3-У, Ру-10

2

Термометр ТТЖ-М 0-150 (в оправе)

2

Вентилятор дутьевой ВЦ 14-46 №2 (1.5х3000)

1

Предохранительный клапан Ду 25 Ру 3,5-7

2

Техническая документация

1
